对夹式气动蝶阀

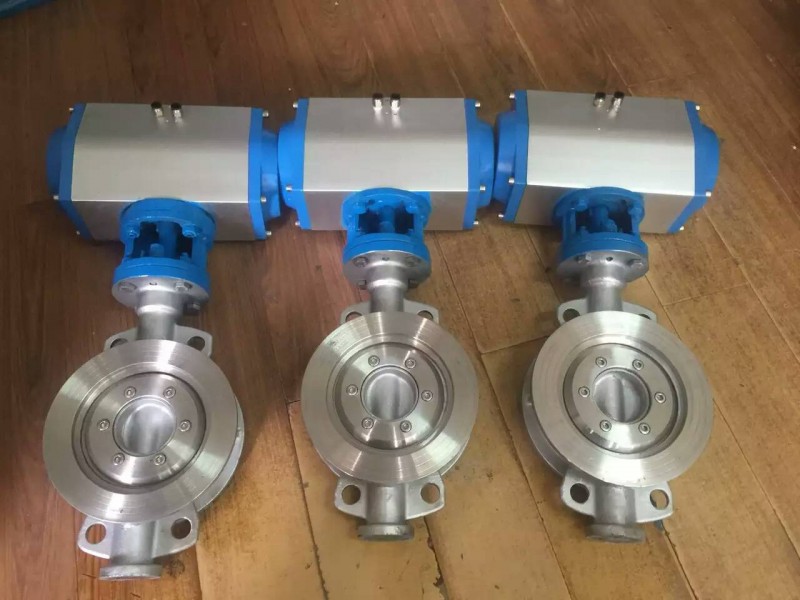

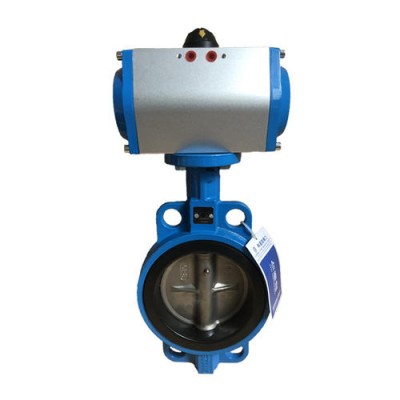

上海代益阀门专业生产对夹式气动蝶阀，D671X型气动蝶阀，不锈钢对夹式气动蝶阀，法兰气动蝶阀，铸钢对夹式气动蝶阀，D671X对夹式气动蝶阀。
气动蝶阀是双（单）作用气动活塞式执行器与蝶阀组成。连接形式分为对夹式和法兰式两种,其阀座采用橡胶、氟橡胶和不锈钢堆焊，从而很大程度的提高了其适用范围。具有结构简、体积小、重量轻等优点。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极
氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工等工业部门。
蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
□定位器可调节阀门管道流量。
气动执行器主要技术参数
|
气动执行器
|
型号 | QW系列、AT系列、AW系列 |
| 气源压力 | 0.4 ～ 0.8 MPa | |
| 最大回转角度 | 90°～92° | |
| 回信器 | AC220V AC110V DC24V | |
| 控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
| 控制气源 | 洁净、干燥压缩空气 | |
| 工作温度 | -20℃ ～ +90℃ |
